泵阀应用解决方案

基线设计

目标：设计一个可以改装到现有泵中的叶轮，以提高性能

工作条件:

•  高速 (> 10000rpm)

•  流速

•  压力上升 (最大化)-(目标 = 4.5 bar)

•  温度 = 100C-饱和压力 > 1 bar

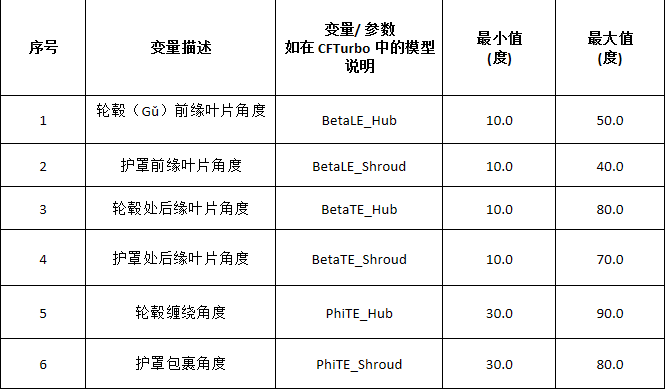

优化问题定义

•  最大化压力上升

•  叶轮直径和出口宽度保持不变

•  保持经向截面保持不变

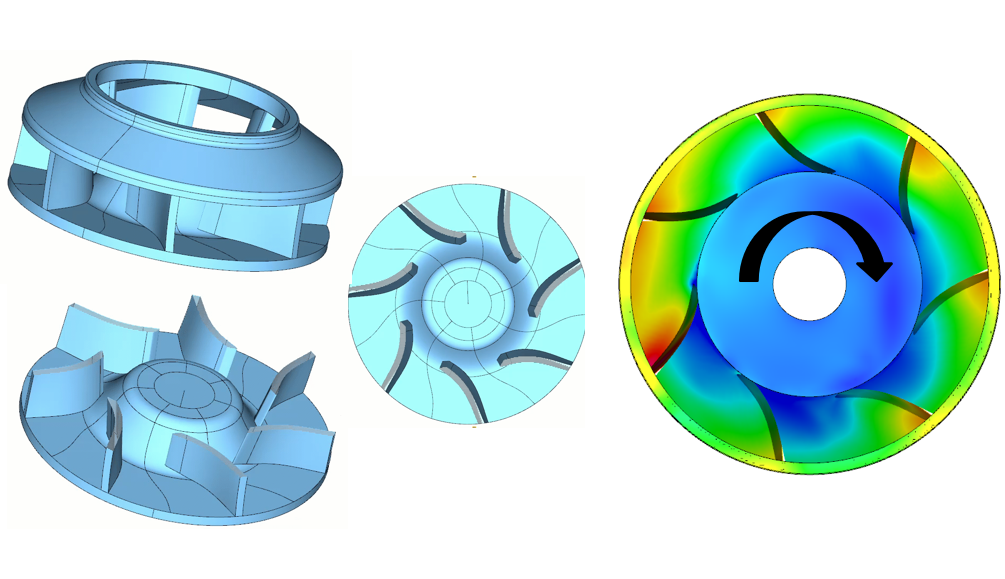

6个叶片的优化设计

•  *2 η = 57.2%

•  *3 压力上升 = 5.18 bar (瞬态模拟)

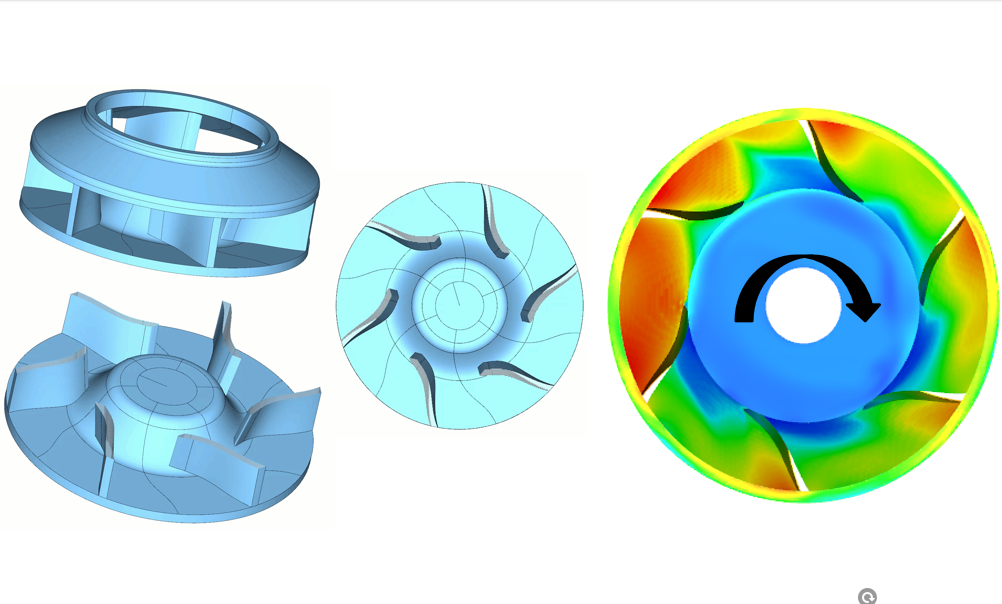

7个叶片的优化设计

•  η = 58.2%

•  压力上升 = 5.57 bar (瞬态模拟)

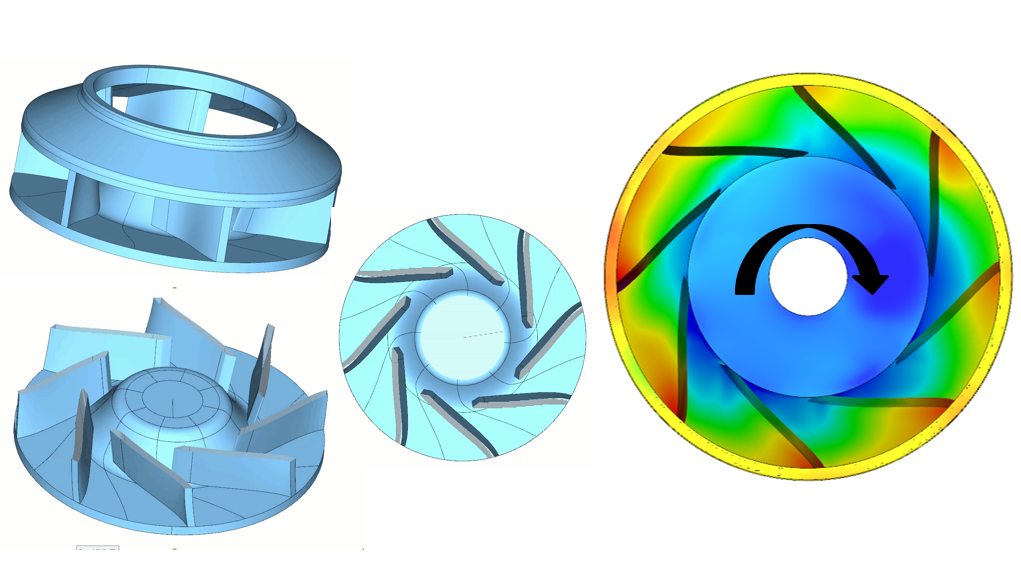

8个叶片的优化设计

•  η = 61.3%

•  压力上升 = 5.30 bar (瞬态模拟)

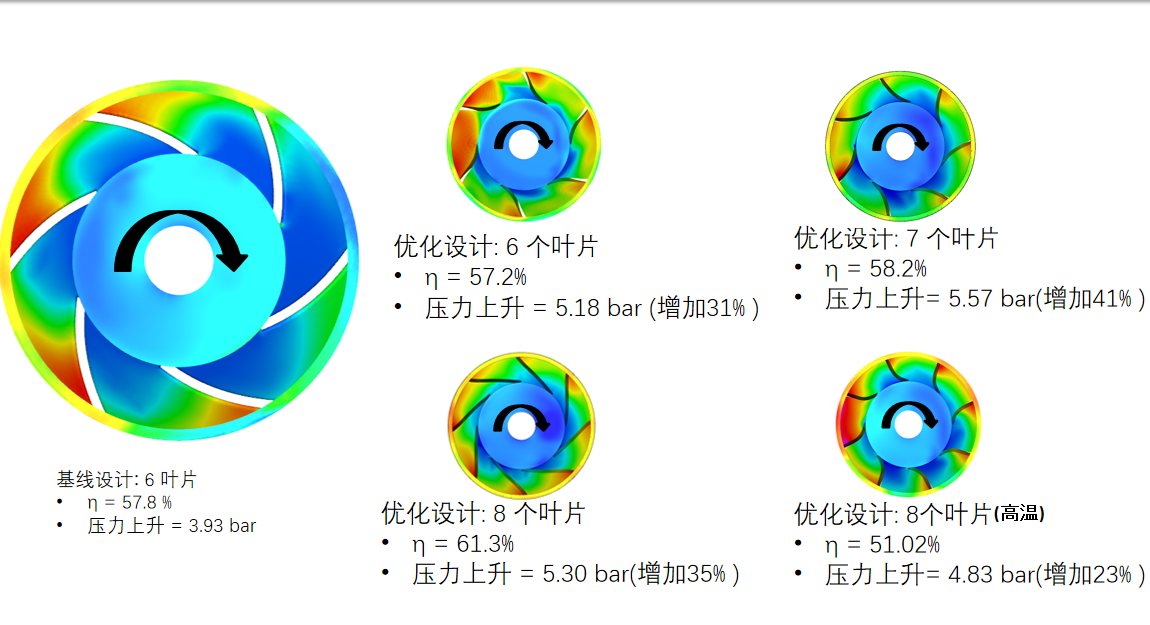

比较 (来自模拟)

•  6个叶片压力增加31%

•  7个片压力增加41%

•  8个片压力增加35%
